MessageSujet: Faire le jeu aux soupapes Z650 F   Lun 9 Mai - 16:50

Contrôler son jeu aux soupapes pour Z650 à partir de 1980 (Chaîne de distribution HyVo).

Tout d’abord retirer le réservoir :


Ensuite les bobines HT :

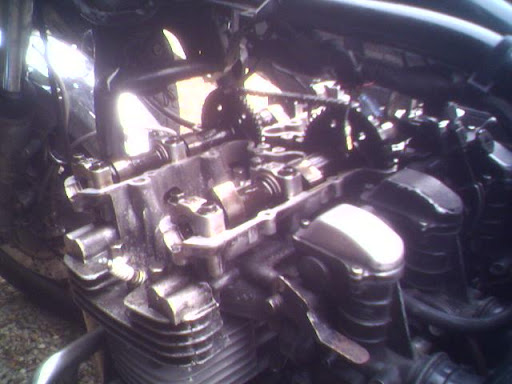

Puis le couvre culasse en dévissant les 24 vis:


Et enfin le carter d’allumage :


Pour prendre le jeux aux soupapes :
A l’aide d’une clef de 17 faire tourner l’axe du vilebrequin dans le sens horaire en se mettant sur les repère F 2.3 pour prendre les jeux aux soupapes d’échappements et au repère F 1.4 pour les soupapes d’admission.


Position de l’arbre à came d’échappement, grâce au repère F 2.3.
Dans cette configuration on peut prendre les jeux des soupapes 2 et 4.
Pour prendre le jeu des soupapes 1 et 3 refaire un tour de vilebrequin et ce repositionner au repère F 2.3.

Même démarche avec l’ACT d’admission mais avec le repère F1.4.

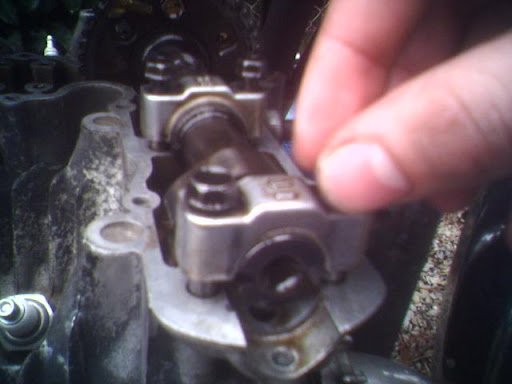

Prendre le jeu avec un jeu de cales et sur le flanc de la came

Comme sur la photo ci-dessous :


Le jeu aux soupapes doit être compris entre 0.08 et 0.18 mm.

Si un des jeux est hors côte, il faut démonter les ACT pour aller chercher la pastille à changer.

Pour ce faire :

Placer le repère du vilebrequin sur le repère T 1.4 et si possible mettre l’ACT d’échappement sur le repère Z6EX et l’ACT d’admission sur le repère IN par rapport au plan joint.
C’est pour faciliter le calage de la distribution lors du remontage.

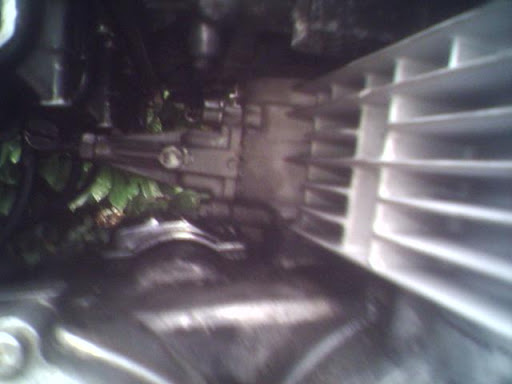

Démonter le tendeur de chaîne automatique :


Démonter les ACT en dévissant les demis paliers ¼ de tour par ¼ de tour en croix, de l’extérieur vers l’intérieur.

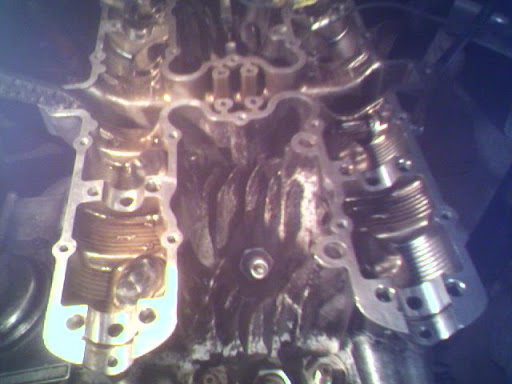

Sortir les ACT en faisant attention à ne pas faire tomber la chaîne de distribution dans le puits.


Sortir le ou les poussoir(s) correspondants à la soupape don le jeu est mauvais à l’aide d’une ventouse.


Retirer la pastille de réglage situer dedans :


Prendre son épaisseur à l’aide d’un pied à coulisse si le marquage a été effacé.
Le tableau ci-dessous donne la nouvelle pastille à prendre en fonction du jeu relevé et de la dimension de la pastille actuelle.


Après avoir choisi la nouvelle pastille (elle coûte environ 6€ chez Kawasaki) il faut la remonter.

Mettre la pastille côté inscription sur l’emplacement de la soupapes :


Puis remettre le poussoir dans son logement, après l’avoir lubrifier avec de l’huile moteur.


Positionner les ACT dans la même position qu’ils ont été démontés.
Si l’ACT d’échappement a été démonté il faut avant de le remonter, déposer la prise du compte tour pour éviter de le détériorer au remontage.
Attention les ACT on un sens de montage les encoches sur les côtés doivent être du côté allumage du moteur.


Bien caler la distribution comme suit :


Remonter les demis paliers à l’inverse du démontage, en commençant par l’intérieur et finir par l’extérieur toujours ¼ de tout par ¼ de tour. En faisant attention au sens de la flèche et au numéro du palier qui correspond aux repères sur la culasse.
En n’oubliant pas de les lubrifier.


Couple de serrage des demis paliers 1.2kg.m.

Remettre le tendeur de chaîne, tendre la chaîne en vérifiant que le repère du vilebrequin soit bien sur T 1.4. Faire deux tours de vilebrequin et vérifier que le calage de la distribution soit bon.
Pour éviter les fuites d’huile au niveau du joint du tendeur il est possible d’ajouter un peut de pâte à joint.


Il est temps de remettre le couvre culasse en le vissant les 24 vis en croix au couple de 1kg.m. N'hésitez pas à ajouter une peut de pâte à joints sur les demis lunes.

Remettre les bobines HT


Remettre le carter d’allumage


Et remettre le Réservoir.


Durée de l’opération environ 1h30.

_________________
LoRZo


Dernière édition par LoRZo le Dim 22 Mar - 1:01, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
philz650



Nombre de messages : 322
Date d'inscription : 02/09/2006

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Lun 9 Mai - 18:08

V,
SUPER, ton travail était( et reste) on ne peut plus claire.Merci de ton aide
Salutations motardes
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Alain94

avatar

Nombre de messages : 1128
Age : 57
Localisation : Rungis (94)
Date d'inscription : 20/10/2005

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Lun 9 Mai - 18:55

Top ton tuto, je le mets de coté.
Merci à toi.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
K-BB

avatar

Nombre de messages : 1393
Age : 31
Date d'inscription : 07/12/2012

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Mer 16 Sep - 23:01

Merci pour ton très bon tuto qui m'aide en ce moment mais j'ai une petite question.

Lors du calage de la chaîne, il faut remettre le tendeur de chaîne de distribution en place ça ok. Mais est ce qu'il faut libérer le poussoir du tendeur ? Car pour tendre la chaîne il faut normalement être sur le repère T2.3 ?

En tout cas c'est top merci rabbit rabbit rabbit
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pointpoint

avatar

Nombre de messages : 1092
Age : 27
Localisation : Amiens
Date d'inscription : 15/08/2014

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Mer 16 Sep - 23:31

Tu as déjà changer tes pastilles ? As tu profité d'avoir ouvert pour contrôler tes cames, longueur de chaîne , etc ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
K-BB

avatar

Nombre de messages : 1393
Age : 31
Date d'inscription : 07/12/2012

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Jeu 17 Sep - 7:49

Je vais chercher la pastille qu'il me faut ce soir!

Je controle tout en refermant. Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jaccoulin13



Nombre de messages : 22
Date d'inscription : 12/11/2015

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Jeu 8 Sep - 13:02

Petite question subsidiaire : c'est quoi le diamètre des pastilles?

Je suis en train de faire le jeux des soupapes d'un 300 KLX, je me retrouve avec aucun jeu pour les soupapes d'admission. Du coup c'est un peu compliqué pour savoir ce qu'il faut prendre comme pastille. Il existe des jeux de pastilles, mais j'investirai que si c'est le même diamètre que pour la 650.. (C'est 7,5mm sur la 300).

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marlon

avatar

Nombre de messages : 1009
Age : 53
Localisation : Avranches Sud Manche
Date d'inscription : 22/05/2008

MessageSujet: Re: Faire le jeu aux soupapes Z650 F   Jeu 8 Sep - 17:10

Sur les 650 Z, c'est plus de 7.5mm pour le diamétre des pastilles. 13mm de mémoire
