Démontage Maitre cylindre

4 participants

Aller en bas

Démontage Maitre cylindre Empty Démontage Maitre cylindre

Message par GAAAAAZ Lun 9 Nov 2009 - 1:20

Bonjour

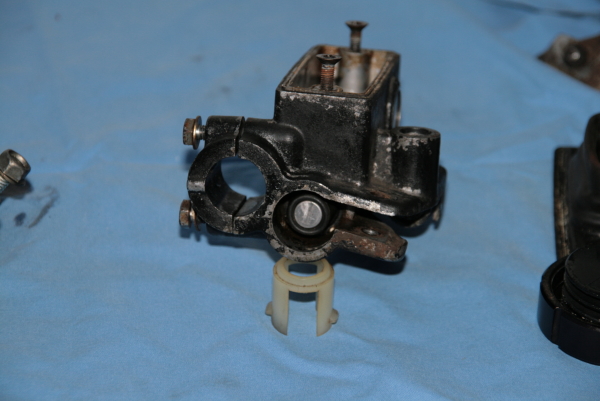

Je cherche à démonter les maitre-cylindres avant et arrière bloqués de ma 500 Z en début de restauration.
J'ai débloqué l'avant mais je ne sais pas comment retirer le piston apres avoir enlevé la pièce en plastique blanc qui semble le vérouiller. J'ai peur d'abimer le joint qui entoure le piston...
Démontage Maitre cylindre 2009_111

De plus, la fenêtre de jauge est opaque et inaccessible par le bocal. Il faut donc la démonter, mais quelqu'un sait il comment est montée cette fenetre (collée? impactée?)?
Démontage Maitre cylindre 2009_112

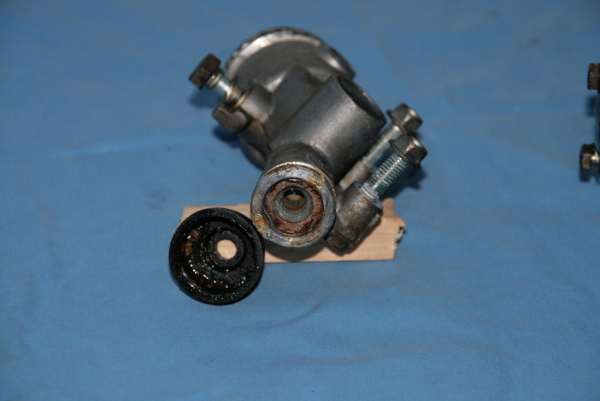

Enfin le maitre cylindre arriere est bloqué, quelqu'un sait il comment il se démonte? Peut on retirer la pièce ronde noire sur le côté et surtout est-ce utile au déblocage / nettoyage?
Démontage Maitre cylindre 2009_113
Démontage Maitre cylindre 2009_114
GAAAAAZ
GAAAAAZ

Nombre de messages : 37
Date d'inscription : 09/11/2009

https://650dominator.forumactif.com

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par Alain94 Lun 9 Nov 2009 - 18:52

Bonjour,

Essaies d'attraper le piston avec une petite pince, s'il n'est pas bloqué.
Attention le petit hublot n'est pas détaillé en pièce détachée, si tu y touches c'est mort...

Concernant l'étrier fait tremper dans du liquide de frein ou du Coca des fois ça fait des miracles

Démontage Maitre cylindre 3610
Alain94
Alain94

Nombre de messages : 1598
Age : 63
Localisation : Rungis (94)
Date d'inscription : 20/10/2005

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par artiesis Mar 10 Nov 2009 - 7:27

il existe des kits pour la réfection des maitres cylindres (joints et coupelles) je cherche le lien et je te donne ça dès que je trouve 5 mn. d'ailleurs il me semble que le sujet a déjà été abordé quelque part !?!
artiesis
artiesis

Nombre de messages : 27
Age : 58
Localisation : COGNAC
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par GAAAAAZ Mar 10 Nov 2009 - 9:10

Merci, je vais chercher si je trouve ces kits. Le problème c'est que je ne trouve aucune micro fiche sur la KZ 500 B. Donc difficile de connaitre les réfs précises des pièces.
Je vais faire tremper tout ça dans un bain de liquide de frein puis bac à ultra-sons que j'ai au boulot et on verra bien si j'arrive déjà à démonter et récupérer les maitre cylindres.

Vu la micro fiche, il semble que le joint qui entoure le piston peut être retiré sans autre démontage puisque j'ai déjà ôté la pièce en plastique blanc. Et devrait alors apparaitre cette drole de rondelle (la 11)...circlip?

Ils font ch... d'avoir planqué cette fenêtre de jauge devenue inaccessible derriere une fente dans le bocal Démontage Maitre cylindre 233300
GAAAAAZ
GAAAAAZ

Nombre de messages : 37
Date d'inscription : 09/11/2009

https://650dominator.forumactif.com

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par GAAAAAZ Mer 11 Nov 2009 - 23:37

ça y'est, je suis arrivé à l'ouvrir!
Le maitre cylindre arriere a l'air de ne pas avoir trop souffert du temps Démontage Maitre cylindre 628423 .
Apres avoir trempouilé tout ça dans le WD40, j'ai enlevé le circlip visible sur la photo et la rondelle rouillée placée derriere.
Démontage Maitre cylindre 646186Maitre_cylindre_arriere_KZ500__00_

J'ai mobilisé le piston en tapotant dessus avec un maillet et un morceau de bois interposé, et j'ai pu le retirer. Le piston et ses joints sont encore en bon état Démontage Maitre cylindre Icon_lol :
Démontage Maitre cylindre 334848Maitre_cylindre_arriere_KZ500__01_

Il restait encore un joint puis lle ressort au fond du cylindre. Une petite branlette sur le joint avec le bout rond d'un crayon pour ne pas l'abimer, et le voilà qui sort presque tout seul, accompagné du ressort:
Démontage Maitre cylindre 307739Maitre_cylindre_arriere_KZ500__06_

Et regardez comme le cylindre est clean: bonne surprise vu le blocage initial... Démontage Maitre cylindre Icon_biggrin
Démontage Maitre cylindre 118849Maitre_cylindre_arriere_KZ500__05_

La petite fenêtre sur le côté du maitre cylindre, fermée par une pièce en plastique noir... commant la retirer?
Démontage Maitre cylindre 586664Maitre_cylindre_arriere_KZ500__02_

Et bien on aperçoit dans le bocal, tout au fond, un petit clip en plastique noir, l'autre bout du capuchon. Il n'y a qu'à le repousser, et hop, ça sort (on l'aide un peu quand même de l'autre côté avec un tourne vis fin):
Démontage Maitre cylindre 456285Maitre_cylindre_arriere_KZ500__03_

Et le voilà dehors:
Démontage Maitre cylindre 625033Maitre_cylindre_arriere_KZ500__04_
GAAAAAZ
GAAAAAZ

Nombre de messages : 37
Date d'inscription : 09/11/2009

https://650dominator.forumactif.com

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par GAAAAAZ Jeu 12 Nov 2009 - 0:08

Pour le maitre cylindre avant, je suis moins optimiste...

Il faut d'abord retirer la pièce en plastique blanc maintenue par 2 ergots:
Démontage Maitre cylindre 931226Maitre_cylindre_avant_KZ500__01_

On aperçoit le piston et son joint. Bien sur le piston est complètement bloqué et il aura aussi fallu 2 jours de trempette dans la WD40, et quelques coups de maillet sur le piston (pas sur le joint) pour le mobiliser. Quelques coups de maillet également pour le remettre en place en passant un chasse goupille PLAT à la sortie du maitre cylindre. Attention, pas un objet pointu car il tordrait l'extrémité du piston qui est également pointue pour se loger dans une pièce en plastique jointe au ressort.
Démontage Maitre cylindre 225731Maitre_cylindre_avant_KZ500__03_

Donc finalement on sort délicatement le joint, et là quelle merdasse derrière...
Démontage Maitre cylindre 580784Maitre_cylindre_avant_KZ500__04_

Gros plan sur la merdasse qui coince tout!
Démontage Maitre cylindre 33145Maitre_cylindre_avant_KZ500__05_

Le piston mobilisé, j'ai pu le saisir avec une pince et le retirer... le pauvre, tout plein de rouille à cause du ressort et plein de merdasse à cause des résidus de liquide de frein:
Démontage Maitre cylindre 694617Maitre_cylindre_avant_KZ500__06_
Démontage Maitre cylindre 970885Maitre_cylindre_avant_KZ500__07_

Et après nettoyage, le piston a quand même meilleure allure. Maintenant, c'est le cylindre qui n'est pas top. Je vais le nettoyer aux ultra sons, et j'espère qu'il sera encore étanche, sinon faudra changer le maitre cylindre. Mais j'aimerais bien conserver le plus possible mes pièces d'origine. C'est un challenge: le plus économique possible.
Démontage Maitre cylindre 522427Maitre_cylindre_avant_KZ500__08_
GAAAAAZ
GAAAAAZ

Nombre de messages : 37
Date d'inscription : 09/11/2009

https://650dominator.forumactif.com

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par artiesis Jeu 12 Nov 2009 - 7:52

salut, ça m'a pas l'air en très bon état tout ça!!!

appelle les d'abord pour être sûr que ce soit pour ta machine et pour voir s'ils ont un kit pour l'arrière.

http://www.sarthe-moto-pieces.com/product.php?id_product=226

sinon:

http://www.bazar-de-la-becane.fr

chez eux il y a plein de choses (a visiter)

Démontage Maitre cylindre 258811
artiesis
artiesis

Nombre de messages : 27
Age : 58
Localisation : COGNAC
Date d'inscription : 28/07/2009

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par Miros Jeu 12 Nov 2009 - 8:53

Ca c'est du tutoriel comme j'en ai pas vu depuis longtemps.

Merkkkiii

Miros

Nombre de messages : 26
Age : 59
Date d'inscription : 01/06/2009

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par GAAAAAZ Jeu 12 Nov 2009 - 9:56

J'suis qu'un petit slip Démontage Maitre cylindre Icon_redface
A peine commencé, je craque déjà. J'ai craqué pour ce maitre cylindre avant à 30Euros. Un coup de bombe noire, un nettoyage (maintenant je sais faire) et le tour est joué.
Démontage Maitre cylindre Mini_437402Maitre_cylindre_avant_KZ500__10_ Démontage Maitre cylindre Mini_764460Maitre_cylindre_avant_KZ500__09_
GAAAAAZ
GAAAAAZ

Nombre de messages : 37
Date d'inscription : 09/11/2009

https://650dominator.forumactif.com

Revenir en haut Aller en bas

Démontage Maitre cylindre Empty Re: Démontage Maitre cylindre

Message par artiesis Jeu 12 Nov 2009 - 11:34

Démontage Maitre cylindre 258811
